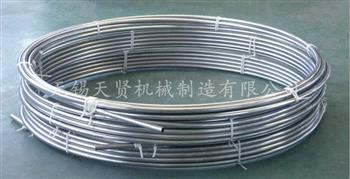

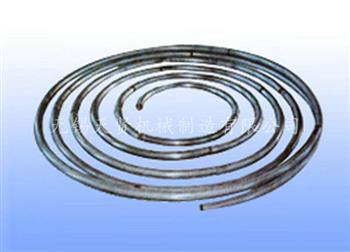

304盤管的加熱效果是好的。304不銹鋼具有良好的加熱性能，這得益于其特定的加熱處理過程。在加熱過程中，304不銹鋼能使碳化物溶入奧氏體，當加熱到1050-1150℃并適當保溫一段時間后，碳化物會全部溶解于奧氏體中。隨后迅速冷卻到350℃以下，可以得到過飽和固溶體，即均勻的單向奧氏體組織。這種處理方式使得304不銹鋼具有良好的加熱性能。此外，304盤管在加熱時會因為熱脹冷縮效應而發生膨脹。這是由于熱能被吸收導致分子運動增加，使得材料的體積膨脹。這種膨脹和收縮的現象是由于材料的熱性質引起的，也是物質對溫度變化的自然響應。在工程和設計中，須考慮這些熱脹冷縮效應，以避兔因溫度變化而引起的尺寸變化對設備或結構的影響。因此，304盤管在加熱應用中表現出良好的性能，不僅加熱效果好，還具有優良的熱脹冷縮應對能力，使其成為多種加熱應用的理想選擇。

小編要來給大家分享一下，一般半圓管出現了腐蝕現象的話，應當要如何去進行處理。下面就請大家一起來看看吧！
1.可以在涂瀝青的時候，先對半圓管進行加熱，然后再進行涂瀝青的步驟。
2.可以采用水泥砂來作為半圓管內襯的涂層。
3.一般來說采用環氧煤來作為涂層也是可以做好半圓管的防腐蝕處理。
以上所述的三點，就是在處理半圓管腐蝕現象的時候所可以采取的方式方法。

角鋼彎圓能夠顯著增強結構強度。通過對角鋼進行彎曲處理，可以使其截面形狀發生變化，從而提高其抗彎剛度和承載能力。彎弧后的角鋼形成了一段圓弧，使得材料在受力時能夠更均勻地分散應力，減少應力集中點進而提升整體的結構強度。其次角鋼彎圓工作有助于提高。在工程和建筑領域中，角鋼常用于支撐、連接和固定等功能。通過對其進行彎曲處理，可以減少銳角部分，降低因劃傷、觸及或損傷而帶來的風險，從而提升使用。此外，角鋼彎圓還能提升外觀美觀度。經過彎曲處理的角鋼能夠更地適應各種復雜的結構需求，使得整體外觀更加美觀大方。角鋼彎圓工作還具有廣泛的應用價值。在建筑、汽車、機械等多個行業中，角鋼彎圓能夠滿足不同領域對角鋼材料的各種彎曲需求，為各行業的發展提供有力支持。
總之，角鋼彎圓工作不僅增強了結構強度、提高了，還提升了外觀美觀度并具有廣泛的應用價值，對于相關行業的發展具有重要意義。

在金屬加工行業中，角鋼彎圓下料是項既考驗技術又注重細節的工藝過程。它廣泛應用于建筑結構、機械制造、車輛制造等多個領域。為了確保角鋼彎圓后的形狀美觀且滿足設計要求，以下是從熟悉圖紙與工藝到設備維護的關鍵技巧與注意事項。
在開始下料前，任務是詳細閱讀并理解設計圖紙及技術要求，明確角鋼的型號、規格、彎曲半徑、角度等關鍵參數。了解整個彎圓下料的工藝流程，包括材料預處理、彎曲、切割、沖孔等各環節的順序及要點，為后續操作打下基礎。檢查角鋼表面是否有裂紋銹蝕、彎曲等缺陷，確保材料質量符合標準。對于略有彎曲的角鋼，需進行校直處理,可采用機械或熱處理方法，確保材料在加工前處于平直狀態，以減少彎曲過程中的應力集中。根據圖紙要求，在角鋼上準確標注彎曲點、切割線等關鍵位置,使用高精度測量工具確保無誤。制作樣品，進行全面檢查，包括彎曲角度、半徑、長度等，確認無誤后方可進行批量生產。采用合適的切割工具，如剪切機、火焰切割、激光切割等，確保切割邊緣平整。切割后可能產生的局部變形，需通過錘擊、壓力校正或熱處理等方法進行維護,以保證后續彎曲過程的順利進行。

槽鋼彎圓下料加工時需要遵循的步驟和注意事項。在開始加工前，應對槽鋼的尺寸、材質以及加工工具進行認真檢查,確保它們符合加工要求。不同材質的槽鋼在加工時所需的加熱溫度、加工力度等參數可能會有所不同，因此需要根據槽鋼的材質進行相應的調整。其次，在加工過程中，牢固地夾住槽鋼以防止其意外移動或斷裂是非常重要的。加熱時間和溫度也需要掌握好，過度加熱可能導致槽鋼內部部位變形或變質。在彎曲過程中，也要避兔使用過大的力度，以兔導致槽鋼材料破裂。加工完成后,對槽鋼進行打磨處理時,應遵循先粗后細的原則，有計劃有步驟地進行，以防止過度損壞已彎曲的槽鋼。
總的來說，槽鋼彎圓下料加工是一個 需要細致操作和專業知識的過程，須遵循正確的步驟和注意事項，以確保加工質量。如果在加工過程中遇到任何問題，建議尋求專業人員的幫助和指導。

無縫圓管的工藝控制是確保其質量、性能及可靠性的核心環節，涉及原材料選擇、生產過程監控、環境參數調節及終端檢測等多個維度。
管坯需具備均勻的化學成分和低雜質含量，尤其是非金屬夾雜物需嚴格限制，以避免軋制過程中產生裂紋或結構缺陷。熱軋前管坯加熱需均勻，溫度范圍通常為1200-1250℃,防止過熱或欠熱導致穿孔不均。酸洗槽液濃度需精控制，避免過酸腐蝕表面。磷化處理中，總酸度點控制在22-25,游離酸度點1.5-2.0,以增強后續加工潤滑性。斜軋穿孔時需控制輥軸傾角和軋制速度，避免管壁偏心或內表面缺陷。三輥斜軋或漣軋過程中，溫度波動需控制在+10℃內，確保金屬流動性均勻。定徑、減徑階段需匹配軋機壓力與速度，防止壁厚不均。冷軋/冷拔減徑率需分階段調整，拔制速度控制在5-15m/min,避免內部微裂紋。熱處理溫度根據材質調整，消殘余應力并細化晶粒。矯直時需控制矯直輥壓力，避免過度變形。酸洗后需快速中和并干燥，防止二次銹蝕。酸霧凈化塔pH值自動調節至65-7.5，廢氣處理系統需實時監測VOCs去效率。冷加工車間需保持恒溫和濕度，減少材料冷脆風險。連鑄軋管機等高精度設備需定期校準軋輥間隙和同心度，確保軋制穩定性。聲波探傷儀、激光掃描儀等檢測設備需每日校驗，保障數據準確性。每周全尺寸解剖試驗，檢測橫截面硬度分布、晶粒度等級。關鍵尺寸通過統計過程控制分析工藝穩定性。聲波探傷檢測內部裂紋，渦流探傷識別表面缺陷。水玉試驗驗證密封性,拉伸試驗檢測屈服強度與延伸率。物聯網設備實時監控軋機振動、溫度等參數，大數據分析優化工藝窗口。采用水性涂料替代溶劑型涂塑材料，廢氣余熱回收系統降低能耗30％以上。
通過上述多維度的工藝控制，無縫圓管可滿足石油化工、航空航天、汽車制造等領域的嚴苛需求。

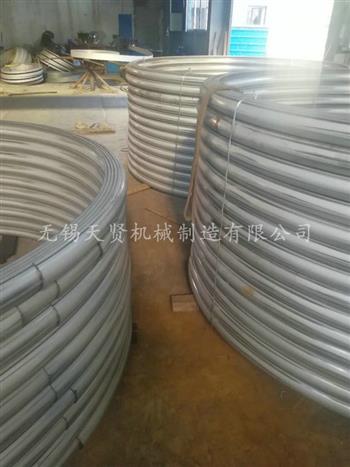

半圓管加工可結合工藝創新、設備升級和流程管理，顯著提升產品質量和生產效率。
采用激光切割或水切割技術處理半圓形截面，確保截面形狀準、邊緣光滑,減少后續打磨工序。激光切割尤其適用于高精度需求，誤差可控制在+0.5mm以內。薄壁管先采用冷彎技術，厚壁管則需熱彎以避免裂紋,加熱溫度需根據材料特性控制。通過實驗和有限元模擬確定彎曲半徑、角度及進給速度,減少回彈變形，保持形狀穩定性。可用高精度加工設備投資數控彎管機、高精度軋輥設備等,確保彎曲角度誤差≤+0.5°，尺寸公差控制在+0.1mm。 例如，輥壓工藝中采用智能調節軋輥間距的機床，可適應不同管徑需求。自動化生產線引入機器人完成上下料、焊接等重復性操作，降低人工誤差，提升效率。原材料選擇根據應用場景選用合適材質，不銹鋼耐腐蝕、鋁合金輕量化或碳鋼低成本，厚度范圍通常為0.5-5mm。表面預處理加工前需清潔板材，除油污和氧化層，提高后續焊接或涂層附著力。激光清洗技術可替代化學清洗。標準化作業流程明確從下料、彎曲到焊接的工序標準,如切刮后需進行端面毛刺處理，焊接前需預對口檢查。實時質量監測在關鍵工序設置傳感器檢測尺寸和形變，結合Al視覺系統識別表面缺陷。綠色工藝改進采用水性冷卻液替代油基液，減少污染，推廣無鉛焊接材料。邊角料可通過熔煉，金屬回收率可達90％以上，降低資源消耗。
未來趨勢方面，半圓管加工將向智能化和綠色制造方向發展，企業需持續跟蹤新材料與工藝創新。

為避免304不銹鋼盤管出現效果不佳，如腐蝕失效、應力開裂、傳熱效率低等問題，需從材料選擇、加工工藝、環境控制及維護管理等多方面綜合優化。
確保304不銹鋼的鎳含量達標，以增強其耐氯離子腐蝕能力。在含氯離子等高腐蝕性環境中，可考慮升級為雙相鋼等更耐蝕材料。通過固溶處理及時效處理優化晶界結構，減少碳化物析出，提升耐晶間腐蝕性能。采用鈍化處理，形成致密氧化鉻保護膜，隔離腐蝕介質。使用噴砂或酸洗鈍化膏除氧化皮，避免傳統氫氟酸工藝的環境污染。避免過度打磨焊縫，防止局部應力集中導致開裂。采用退火工藝除殘余拉應力，或通過噴丸處理在表面生成壓應力，抑制應力腐蝕。采用階梯遞進成型工藝替代手工盤管，減少變形和應力集中。加工環境溫度控制在16-27℃，避免高溫導致材料性能下降。減少介質中氯離子濃度，避免鈍化膜破壞。定期清理盤管表面沉積物，防止局部腐蝕。高溫工況下，可通過表面滲鋁或硅處理，增強耐氧化性能。避免長期暴露于高鹽分或濕熱環境,如海洋工程需加強密封性設計。檢查盤管表面是否有凹坑、裂紋或氧化皮脫落，及時處理缺陷。對熱交換器等關鍵設備，縮短檢修周期。提高盤管表面粗糙度以增加傳熱面積，或通過增加盤管數量提升熱交換效率。控制流體流速，避免低速導致的傳熱系數下降。合理設計盤管結構，減少應力集中部位。在易腐蝕區域增設防腐涂層或犧牲陽極保護。
通過以上措施，可顯著降低304不銹鋼盤管的失效風險，延長使用壽命并保障性能穩定性。實際應用中需根據具體工況選擇針對性方案。

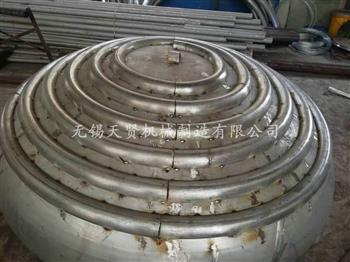

封頭盤管廠在制造過程中，預處理是一個至關重要的環節，它直接影響到后續加工的質量以及產品的性能。
根據設計圖紙要求，采購具有質量證明書的特種鋼材，常見材質包括Q345R、SA51 6Gr70等壓力容器鋼板。材料進場后需進行三方復驗，使用光譜分析儀檢測化學成分，通過試驗機測試力學性能，同時進行聲波探傷檢測內部缺陷，確保材料質量符合生產要求。采用數控等離子切割設備，切割前需用激光投影儀進行板材定位,確保下料精度。技術人員根據展開尺寸計算公式確定下料直徑。切割后的坯料邊緣需用角磨機處理毛刺，并進行坡口加工，為后續焊接工序做好準備。對于金屬封頭材料，需進行表面清潔，除油污、銹蝕等雜質，可采用噴砂、酸洗或堿洗等方法。根據需要，可在清潔后的表面施加防銹油或預處理涂層，以保護材料在后續加工過程中不受腐蝕。對每批材料進行標記,記錄材料批次、生產日期、檢驗結果等信息,以便于追溯和管理。預處理過程中應嚴格控制環境條件，如溫度、濕度等,以確保處理效果的一致性。預處理過程中應遵守相關的規定，確保操作人員和環境的保護。在預處理過程中設置關鍵控制點，如材料檢驗、下料精度、邊緣處理等，進行實時監測和記錄。對預處理后的材料進行無損檢測，如聲波檢測、磁粉檢測等,以發現潛在的缺陷并及時處理。對預處理完成的封頭進行幾何尺寸、壁厚、表面質量等方面的檢驗，確保符合設計要求。
綜上所述，封頭盤管廠的預處理要求涵蓋了材料選擇與檢驗、下料 與邊緣處理、表面清潔與預處理、其他預處理要 求以及質量控制與檢測等多個方面。這些要求的嚴格執行是確保封頭制造質量的基礎和保障。

在高溫環境下仍能保持穩定性能的無縫盤管，其佁然不動的特性源于材料科學和工藝技術的精妙設計。
在鹽霧腐蝕環境中壽命過10000小時，高溫下彈性模量非線性下降但仍保持穩定，兼具耐熱疲勞和耐氧化性,適合海洋平臺等潮濕高溫環境。在惡劣溫度下仍能通過釋放應力，強度僅下降15％，化學成分配比強化耐氧化能力。耐氧化溫度高達1100℃，耐酸堿腐蝕，適用于化工和電力行業。低密度、高強度,表面氧化膜可阻隔高溫氧滲透，顯著減緩氧化速率。無縫盤管無焊縫弱點，整體強度高,耐壓性能優異，可承受高壓流體傳輸。中空截面無接縫，耐弱腐蝕介質和化學侵蝕，適合蒸汽、熱水等高溫流體傳輸。外層采用硅酸鋁纖維等復合材料,減少熱量損失并提升耐溫性。涂塑無縫鋼管通過耐溫涂層防止化學腐蝕和溫差剝落，適用于高溫高壓腐蝕性流體輸送。含穩定化元素鈮，避免晶間腐蝕，高溫下強度與韌性平衡，適用于鍋爐過熱器等部件。304不銹鋼盤管雖會熱膨脹，但抗高溫性仍可滿足多數工業需求。高溫合金通過微觀晶界滑動機制或穩定化元素抑制蠕變和氧化。無縫鋼管在高溫下氧化速率低，如鈦合金表面氧化膜的自保護效應。火力發電廠鍋爐管道、石油化工 高壓反應器。用于含鹽潮濕環境，如船舶動力系統。鈦合金無縫管憑借輕量化與抗高溫性，用于發動機部件。
無縫盤管在高溫下的穩定性是材料成分、工藝設計及環境適配性的綜合體現。從GH系列高溫合金的黃金配比化學成分，到無縫結構的力學優勢，再到涂層與保溫層的防護，每一環節均針對高溫挑戰優化。未來,隨著合金設計與納米涂層技術的發展，其耐溫能力與壽命有望進一步提升。
